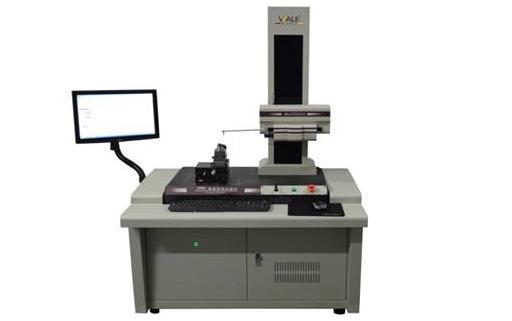

輪廓儀是一種兩坐標的測量儀器，測量原理是,觸針感應被測物體表面幾何變化后，雙方向采樣轉化為電信號，計算器再把這個信號進行放處理，放大，轉換為數字信號， 儲存器對數字進行分析濾波，從而計算出符合曲線的基準點坐標，或者放大的真實輪廓曲線。輪廓儀以精密的氣浮導軌作為直線基準，對物體的外部輪廓，二維尺碼和二維位移進行檢驗，測試后，描繪出工件的粗糙度和表面波度，并據此給出數值。

由于這種儀器測量較為精密，在鐵路行業和汽車制造業都被廣泛應用。其實輪廓儀的精確度主要取決于Z l軸精度，Z l軸精度受限于傳感器，目前市場輪廓儀有電感傳感器，光柵傳感器，這兩種傳感器各有利弊。

配圖來源網絡

一：電感傳感器
在輪廓儀中使用電感傳感器屬于低端產品，它的優點在于，小量程范圍內精準度很高；他的缺點在于，由于量程小，測量的范圍較大時就需要量程放大。放大的量程精準度就打了折扣，導致穩定性差，線性也不夠好了。

二：光柵傳感器
在輪廓儀中使用光柵傳感器屬于高端產品他的優點在于，量程大，線性高，穩定性好。這也是很多輪廓儀選用他的原因。例如:測長儀，二元次及三坐標等等。他的缺點在于，如果量程非常小的情況，精度反不如電感傳感器。

了解了以上知識點，有需求的用戶就可根據自己實際情況采購最適合自己輪廓儀了，使自己的測量項目達到最佳水平。
