輪廓儀通過滑移觸筆和儀器的測量的表面測量，所述接觸被測量。它的主要優點是直接測量。輪廓儀的工作原理是什么？量一些難以測量到的零件進行表面，如孔、槽等的表面粗糙度，又能通過直接按某種評定工作標準讀數或是描繪出表面輪廓曲線的形狀，且測量發展速度快、結果更加可靠、操作簡單方便。但是被測表面比較容易被觸針劃傷，為此應在保證安全可靠接觸的前提下盡量減少工程測量系統壓力。

精密保證是由高精度的裝置，如液壓或氣浮導軌。電動探查根據感應傳感器，各種壓電傳感器以及原則劃分。該儀器由傳感器，傳動箱，電箱和其他部件的三個基本部分組成。

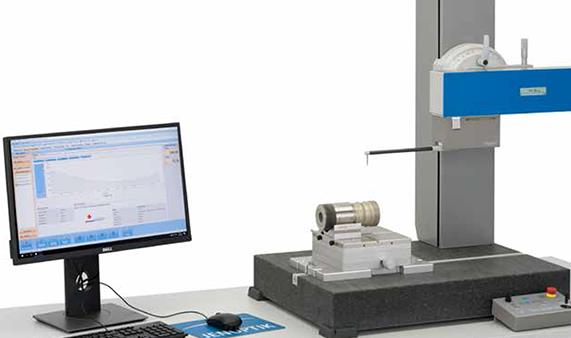

輪廓儀

輪廓儀有什么優點？
傳感器的觸針由金剛石制成，針尖圓弧半徑為2微米，在觸針的后端鑲有導塊，形成自己一條相對于工件加工表面通過宏觀經濟起伏的測量的基準，使觸針的位移僅相對于傳統傳感器殼體上下運動，所以導塊能起到有效消除國家宏觀研究幾何模型形狀相對誤差和減小紋波度對表面粗糙度可以測量分析結果的影響。傳感器以鉸鏈設計形式和驅動箱連接，能自由下落，從而能夠保證導塊始終與被測表面沒有接觸。

使用感應傳感器，其原理簡述如下。所述傳感器的一端設有觸針，所述觸針的表面與所述待測表面接觸。當傳感器以恒定速度移動時，被測表面的峰值和谷值使探針上下移動，從而改變傳感元件的電感，這導致交流載波形的改變。
