HOMMEL圓度測量儀的應用特點與優勢介紹
發布時間：2021.09.09 閱讀量：1587
德國業納JENOPTIK Hommel圓度圓柱度儀，用于圓度、圓柱度等形位公差的高精度測量。大理石基座，氣浮軸承轉臺，測量平穩無磨損，高精度測頭保證了測量的準確性和重復性。
Hommel圓度圓柱度儀特點：
F135圓柱度儀：C/R/Z軸自動，快速手動調心調平，可測量圓柱度等參數并且適合自動化數控測量。
F435/455自動圓柱度儀：高精度測量工件平行度和錐度。3個自動測量軸適合測量所有形位公差，自動調心調平。

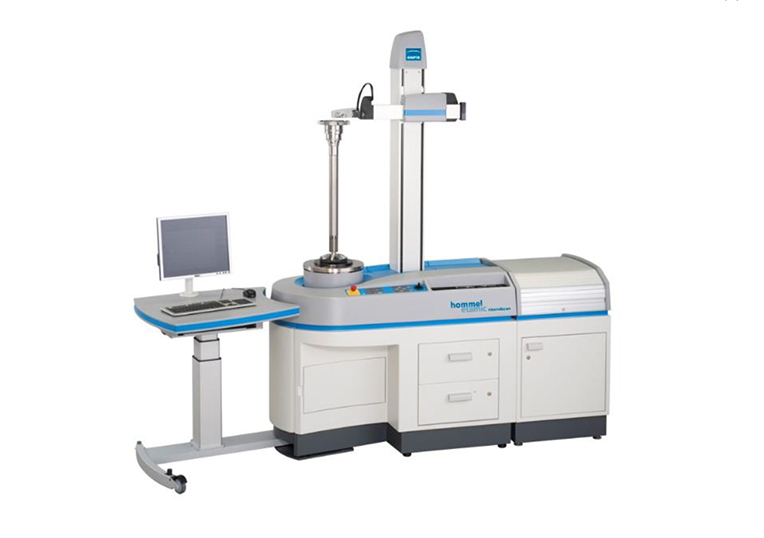

HOMMEL圓度儀
| 系統特征： | 為用戶帶來的優點： |
| 帶空氣軸承的高精密轉臺(直徑250 mm)， 工件自動調心調平 | 圓度、圓柱度和平面度的精密測量 |
| 三個機動測量軸 | 工件自動定位，測量軸由CNC程序控制，所以自動化程度高 |
| 垂直測量軸可選擇350或550mm的測量行程 | CNC編程簡單，不同工件可設計不同的測量報告 |
| 配置了新一代磁性連接測頭，使測頭臂更換更快速 | 測量形位公差的軟件功能強大 |
| 測量復雜工件時通過FS1回轉臂實現zui合適定位 | 既適合批量生產時的高要求測量， 也適合測量室的多品種測量 |
| 可選擇臺式測量儀或符合人體工學設計的測量站 | 可選配 Z 方向的自由探測系統用于測量粗糙度和 波紋度的扭紋測量 |
| 可選配帶空氣或彈簧隔震的儀器桌 | 可選配 MBN 31007-07 標準 |
參數:
| 型號 | 工件重量 | 工件直徑 | 可測直徑 | 測量高度 | 調心/調平 | 測量軸 | 是否可選配粗糙度測量 |
| F435 | 40 kg | 400 mm | 430 mm | 350 mm | 自動 | C, Z, R | 是,Z 軸 |
| F455 | 40 kg | 400 mm | 430 mm | 550mm | 自動 | C, Z, R | 是,Z 軸 |
選配的粗糙度和波紋度測量
配置了新一代的FT1.1探測頭和雙向感應探測系統后，除了測量形狀，還可以測量粗糙度和波紋度，而且所有測量一次裝夾完成，所以大大縮短了時間。采用雙向感應系統測量粗糙度和波紋度
Hommel圓度圓柱度儀全自動測量
選配了機動回轉臂MDS模塊后，可以不中斷CNC流程進行軸向和徑向的全自動測量。機動回轉臂可旋轉90°，傳感器可旋轉270°，兩者結合對于較難接近的測量位置都可實現測量計算機輔助的智能起動助手，有自動停止和自動識別探測方向的功能機動傾斜回轉模塊MDS緊湊型臺式測量儀，F(xiàn)435和F455有臺式或符合人體工程學需求的測量位置兩種型號，用戶可根據需求選擇理想款式。
